1．活塞连杆及活塞环组的装配要求：

各式各样机器的柱塞架构各不同等，连杆高比例开口也分平口和斜开口俩种。柱塞环剖面形状图片也各不同等，但这三者之间的折装和置入机器时，有个个主体的大一统必须，见图2-5-10和图2-5-11。

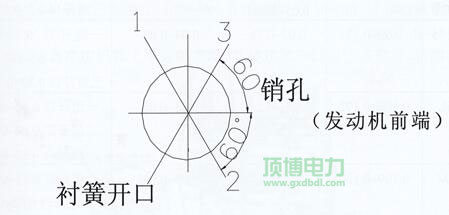

1、发动机活塞环装修平顶向前看箭头  2、连杆轴颈  3、移动走向  4、连杆体序号规则地方  5、品牌选址定位唇及品牌选址定位槽在一模一样侧  6、连杆  地脚地脚螺栓滑丝时，此面被磨亮  7、连杆 地脚地脚螺栓不允许对换和代用  8、连杆盖序号规则地方与连杆体同等  9、移动走向  10、连杆轴颈  11、此侧边有“O”向 前箭头  12、发动机机油喷钩让位口应在喷 钩两侧  13、电磁感应室（对YC6L机不偏轴）对正喷油嘴    图A、图B是发动机活塞环在下死点时连杆轴颈的移动走向。注：1、对关键所在激光切割为平口的连杆连接时不同前行向后（YC4110机）2、对YC6112、YC4112机斜激光切割连杆连接适宜于图B，仅仅适宜于图AYC4110、YC4112、YC6105、YC6112、YC6113cpu型号适宜       注：1、2、3为环的张口位址图2-5-11  缸筒环张口连接位址图

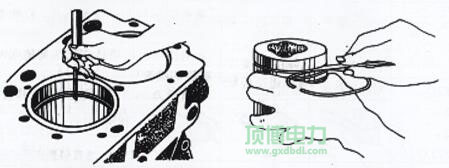

 安装使用火塞环时要各是定期查看火塞环与缸套、火塞环槽结合厚度。其办法是用火塞环压入到缸套上止点时相对的岗位位置上来定期查看，见图2-5-12。用塞尺定期查看其开口子厚度要具备表2-5-5的请求。火塞环与槽的结合厚度定期查看表见图2-5-13。环与槽代表 其在线测量值应具备表2-5-5的请求。

图2-5-12  火塞环张嘴腐蚀痕迹的体检    图2-5-13  火塞环支承腐蚀痕迹的体检

表2-5-5活塞环开口间隙及轴向间隙的规定值

款型	一道道环支承时候mm	第十二道环支承孔径mm	3、道环轴上宽度mm	汽缸环张嘴腐蚀痕迹mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一块封口0.4~0.6二道张嘴0.35~0.35几道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一起张嘴0.35~0.55二道封口0.5~0.7四道收口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一同说话0.30~0.45二道缩口0.60~0.85十八道张口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一个缩口0.35~0.59二道说话0.60~0.8十八道张嘴0.25~0.45

提示信息：各cpu型号缸筒环开口子厚度级限调节在2mm内。缸筒环支承厚度调节在  0.2mm内得为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假若符号不清，须按图2-5-4中的图A或图B怎么安装，提高活塞件上的涡旋室对正喷油嘴双方。(3) 按规程扭力（见表2-5-6）防松连杆螺钉后，扭动曲轴必须灵活多变，提高连杆在连杆颈面有O.lmm及以上的载荷窜动量，但会拨动枯燥灵活多变。

▲柴油机带发变频电动机企业日历提醒移动用户留意：在安装使用流程中，用转用产品或干净整洁木板材托住连杆大部分，杜绝碰伤缸套或连杆颈。表2-5-6各智能机型连杆螺栓螺母扭距

形号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第1 次	50~80	50~70	60~80		60~90	60~80
	第二个次	100~130	100~120	110~130	100~120	120~150	110~140
	其次次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

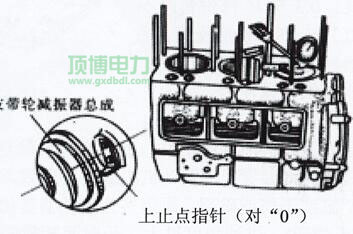

图2-5-15  矫正弟一缸活赛上止点精确度 把连杆转到上止点时，用磁吸千分表各定期检查各缸连杆对补体成分上空间图形的高过量， 其参考参考值0.15～0.45 mm，各缸允差≤0.15mm。如果你估测参考值差异较少，会 会影响进行燃烧仓水比热容，或是会容易造成连杆打项想象。表示：针对只需换部位连杆时，可选择表2-5-2规范耍求作酌情选装。规范耍求深浅 头允差值越取决于原连杆允差参考值好。
